Définition simple du diagramme de Gantt
Le principe fondamental de cette méthode Gantt repose sur la représentation graphique des activités d'un projet sur un diagramme en barres pour afficher les différentes activités d'un projet. Chaque activité est représentée par une barre sur le graphique.
Une ligne de temps horizontale représente la durée totale du plan. Les barres sont positionnées le long de la ligne de temps pour montrer quand chaque activité doit commencer et se terminer.
Il sert ensuite de support de suivi de projet pour surveiller la progression des missions et faciliter la communication entre les acteurs du plan.
À quoi sert un diagramme de Gantt en gestion de projet ?
Il offre une visualisation globale de toutes les activités en un seul document. Parmi ses avantages, on peut noter qu’il améliore la coordination entre les équipes en identifiant qui fait quoi et quand.
Le suivi devient plus simple grâce aux indicateurs d'avancement qui reflètent l'état réel de chaque tâche. Enfin, il permet d’anticiper des retards en déterminant rapidement les décalages par rapport au calendrier initial.
Comment fonctionne un diagramme de Gantt ?
Cet outil de planification repose sur un principe de lecture horizontale du temps. Chaque barre démarre à une date précise et se prolonge jusqu'à la fin prévue de l'activité. Lorsqu'une tâche avance, la barre se remplit progressivement pour indiquer le pourcentage réalisé. Ce système permet de comparer instantanément le prévisionnel et le réel.

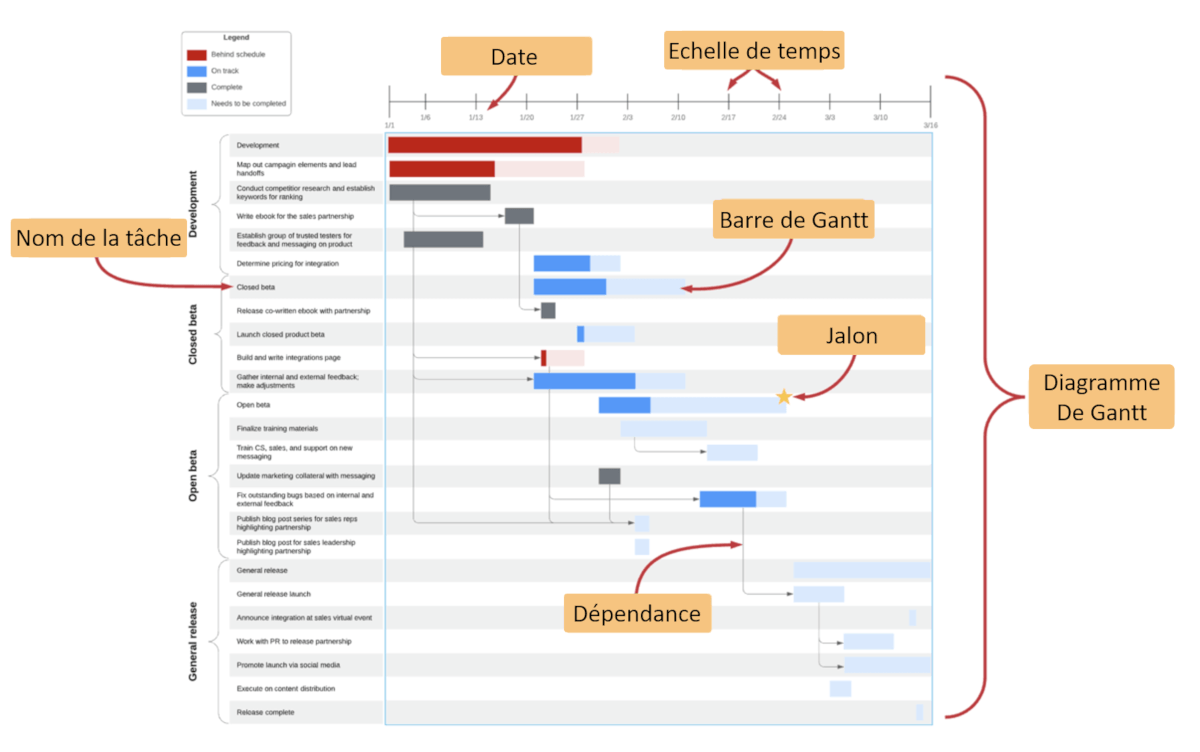

La structure d’un diagramme de Gantt
Le diagramme de Gantt projet repose sur six composants :
- La liste des tâches : toutes les activités du projet apparaissent verticalement à gauche, organisées de façon hiérarchique.
- La chronologie : l'échelle de temps s'étend horizontalement en haut pour situer les activités.
- Nom des tâches : le nom et sa description éventuelle.
- Les barres : elles matérialisent chaque tâche avec leur durée respective.
- Les jalons : ils marquent les étapes importantes et les livrables du projet.
- Les dépendances : elles clarifient les liens existants entre les différentes tâches. Elles indiquent à quel moment une tâche doit commencer ou alors se terminer en fonction de l'avancement d'une ou plusieurs autres tâches.
Profitez de toutes les fonctionnalités Premium pendant 14 jours
Ce que l’on visualise en un coup d’œil
Il permet de voir rapidement l’ensemble du planning Gantt d’un projet. En un coup d’œil, vous pouvez identifier :
- Le début et la fin des tâches : chaque activité est positionnée sur la ligne de temps pour savoir quand elle commence et se termine.
- La durée et le chevauchement : certaines tâches peuvent se dérouler en parallèle, ce qui est visible directement sur les barres.
- L’avancement : les barres se remplissent au fur et à mesure que les tâches avancent, indiquant le pourcentage réalisé.
- Et la date de fin du projet : la dernière barre ou jalon montre la date prévue de livraison ou de clôture du projet.
Grâce à cette lecture rapide, ce diagramme de gestion de projet devient un outil pratique pour piloter pertinemment vos projets et anticiper les éventuels retards. Il délivre une vue globale et synthétique du planning de projet Gantt, utile pour toute l’équipe.
De quoi se compose un diagramme de Gantt ?

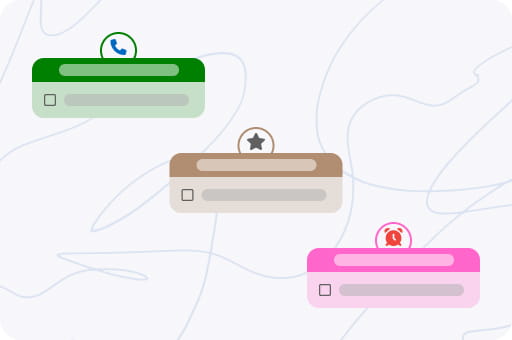

Les tâches et sous-tâches
Chaque tâche ou sous-tâche doit être :
- Compréhensible pour tous les membres de l’équipe,
- Bien dimensionnée, ni trop longue ni trop détaillée,
- Et organisée dans le bon ordre pour suivre la logique du projet.
Ainsi, le Gantt devient un outil performant pour visualiser le travail à faire et gérer l’avancement de chaque activité.
L’échelle de temps
Elle se situe en haut du planning de projet Gantt et peut être exprimée en jours, semaines ou mois, selon la taille et la complexité du projet.
Une échelle bien choisie permet :
- De visualiser clairement la durée de chaque tâche,
- D’éviter un planning Gantt surchargé,
- Et de suivre facilement l’avancement global dans le diagramme de Gantt.
Les barres de Gantt et l’avancement
La progression est indiquée par le remplissage de la barre, permettant de voir rapidement l’état d’avancement de chaque activité.
Les barres de Gantt aident à :
- Comparer le prévu et le réalisé,
- Identifier rapidement les tâches en retard,
- Et à le rendre facile à suivre pour toute l’équipe.
Les dépendances et le chevauchement des tâches
Certaines tâches dépendent d’autres activités. Ces dépendances sont visibles grâce à des flèches qui relient les barres dans le planning de projet Gantt. Elles montrent quelles tâches doivent être terminées avant d’en commencer d’autres.
Les jalons et dates clés
Les jalons sont des points de contrôle dans le diagramme de Gantt. Ils indiquent des étapes importantes ou des livrables à atteindre. Bien qu’ils n’aient pas de durée, ils servent à suivre l’avancement du projet.

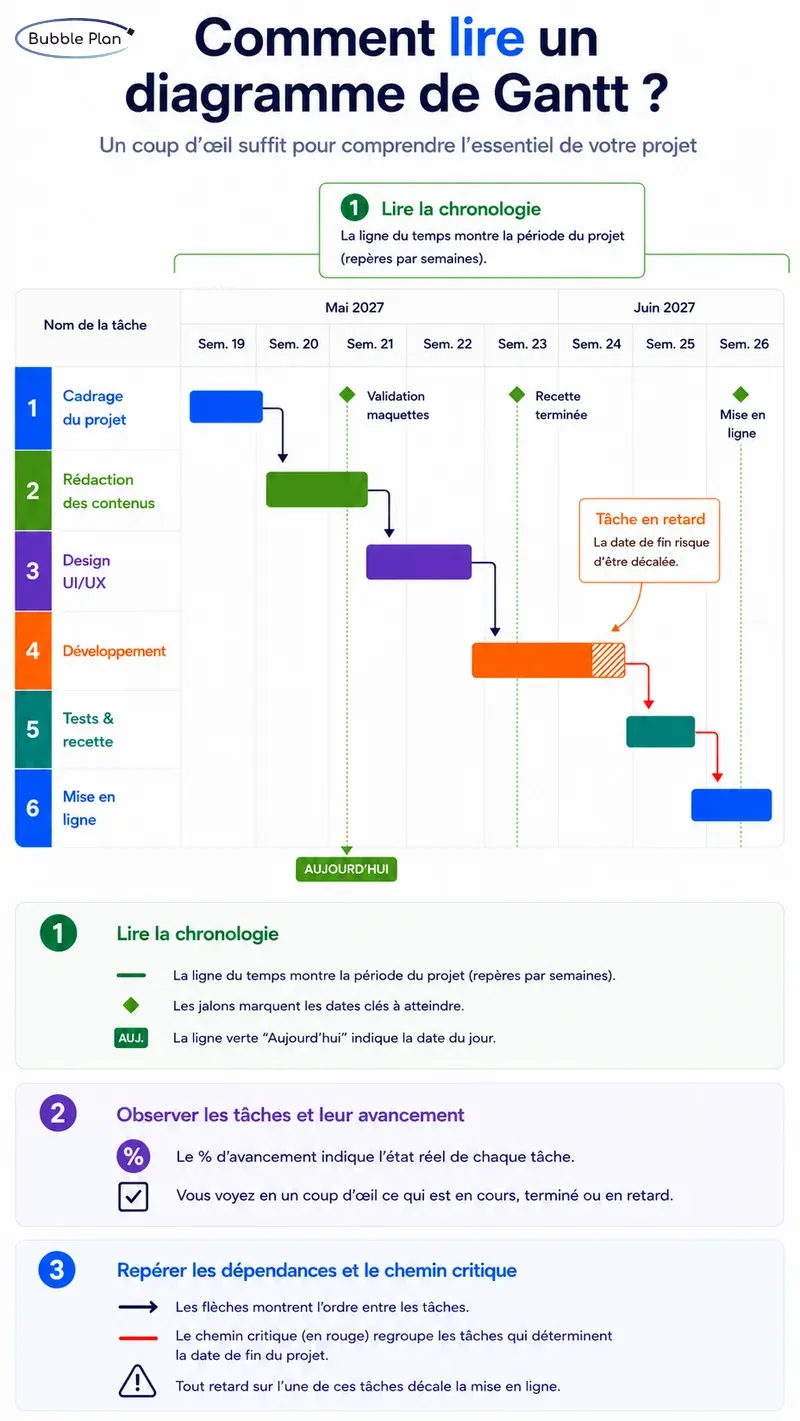

Comment lire un diagramme de Gantt ?
Cela peut sembler complexe au premier abord, mais il suffit de se concentrer sur quelques éléments clés. Le diagramme propose une vision limpide des tâches, de leur durée et de leurs relations. Voici comment interpréter ces informations et suivre l’avancement afin d’anticiper les problèmes dans la gestion de projet.
Lire la chronologie et les barres
La première chose à observer dans un diagramme de Gantt est la chronologie en haut du planning Gantt et les barres horizontales. Chaque barre représente une tâche et sa longueur indique sa durée prévue. La position sur la ligne de temps montre quand la tâche commence et se termine.
En lisant les barres, vous pouvez :
- Repérer rapidement l’ordre des tâches,
- Visualiser les chevauchements éventuels,
- Et suivre le rythme du planning.
Identifier les dépendances critiques
Une tâche A est critique pour la tâche B si B ne peut pas commencer tant que A n’est pas terminée. Le retard d’A bloquera donc automatiquement B et toutes les tâches qui suivent. Identifier ces dépendances permet de repérer les points sensibles du projet et de concentrer votre attention sur les tâches qui peuvent impacter la date de fin dans le Gantt planning.
Repérer le chemin critique
Il correspond aux tâches qui déterminent la date de fin du projet. Autrement dit, ce sont les activités qui, si elles prennent du retard, retardent l’ensemble du projet. Pour le repérer, commencez par identifier toutes les dépendances critiques : observez quelles tâches bloquent d’autres activités. Ensuite, suivez la séquence de tâches les plus longues qui s’enchaînent sans interruption. Ces tâches constituent le chemin critique.
En effet, connaître le chemin critique permet de savoir quelles tâches doivent être surveillées en priorité, d’anticiper les retards et d’ajuster le planning de projet pour respecter les délais fixés.

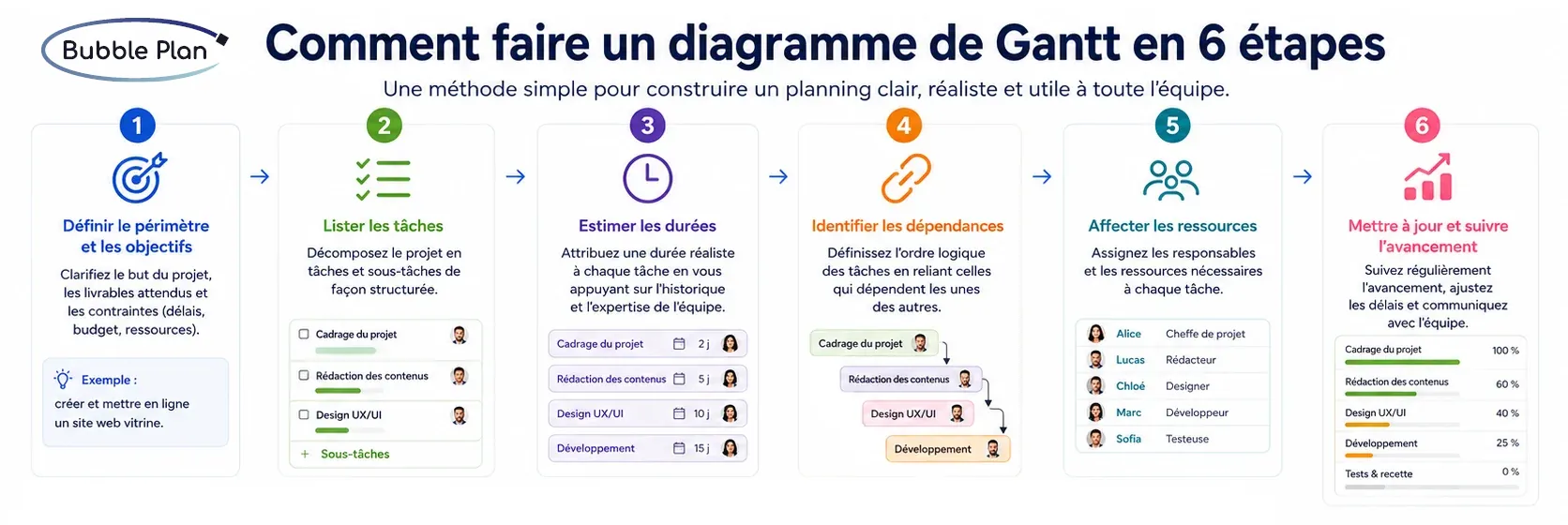

Comment faire un diagramme de Gantt en 6 étapes ?
Cette méthode permet de planifier les tâches, visualiser leur durée et leurs dépendances et suivre l’avancement du projet. En respectant ces étapes, votre planning Gantt sera précis et utile pour toute l’équipe.
1. Définir le périmètre et les objectifs du projet
Déterminez ce que le projet doit livrer et quelles sont les étapes importantes. Cette étape permet de structurer correctement le planning de projet Gantt et de ne pas oublier de tâches essentielles.
2. Lister et organiser les tâches
Faites la liste de toutes les tâches à réaliser et, si nécessaire, découpez-les en sous-tâches. Classez-les dans un ordre logique pour préparer le diagramme de Gantt projet. L’organisation des tâches facilite l'affichage dans le Gantt planning et rend la lecture intuitive pour toute l’équipe.
3. Estimer les durées et planifier les dates
Attribuez une durée à chaque tâche et placez-la sur la ligne de temps du diagramme de Gantt. Choisissez les dates de début et de fin en tenant compte des contraintes du projet. Cette étape est fondamentale pour que le planning Gantt reflète la réalité et permette un suivi performant.
4. Identifier les dépendances entre les tâches
Repérez les tâches qui dépendent d’autres activités pour commencer ou se terminer. Ces dépendances critiques doivent être visibles sur votre planning Gantt, car elles indiquent ce qui peut bloquer le projet. La méthode Gantt permet ainsi d’anticiper les problèmes et de planifier les priorités.
5. Affecter les ressources et valider le planning
Attribuez les responsabilités pour chaque tâche et vérifiez que les équipes disposent de la capacité nécessaire. Validez ensuite votre diagramme de Gantt projet avec toutes les parties prenantes pour confirmer que le planning Gantt est réaliste et réalisable.
6. Mettre à jour le diagramme de Gantt dans le temps
Le diagramme de Gantt n’est pas figé : mettez-le régulièrement à jour pour refléter l’avancement réel des tâches.
Ajustez le planning en fonction des retards ou des changements et partagez-le avec l’équipe pour garder tout le monde aligné.
Profitez de toutes les fonctionnalités Premium pendant 14 jours
Exemple de diagramme de Gantt
Prenons un exemple concret que l’on détaille un peu plus bas dans la page : la création d’un site web.
Créer un site web avec le diagramme de Gantt
Le planning Gantt se compose alors de plusieurs tâches comme :
- La rédaction du contenu,
- La conception graphique,
- Le développement,
- Et les tests.
Chaque tâche est positionnée sur une ligne de temps et certaines dépendent d’autres pour commencer.
En suivant ce diagramme, vous pouvez voir rapidement quelles tâches sont en cours, celles qui sont terminées et celles qui risquent de prendre du retard.
Les étapes à suivre avec le diagramme de Gantt pour un projet
Imaginons la création d’un site web. Le diagramme de Gantt projet peut se structurer ainsi :
- Tâches principales : rédaction du contenu, conception graphique, développement, tests et mise en ligne.
- Durées : chaque tâche est positionnée sur la ligne de temps selon sa durée estimée. Par exemple, la rédaction du contenu peut durer deux semaines, la conception graphique une semaine, etc.
- Dépendances : certaines tâches ne peuvent commencer qu’après la fin d’autres. Par exemple, le développement ne démarre qu’après la validation de la conception graphique.
- Jalons : des points clés comme la fin de la rédaction, la validation du design ou la mise en ligne finale servent de repères pour suivre l’avancement.
Quels sont les avantages du diagramme de Gantt ?
L'utilisation d'un diagramme de Gantt vous offre de nombreux avantages dans l'organisation et la gestion de vos projets.
Une visualisation pro-active pour un chef de projet
En tant que chef de projet, vous visualisez les dépendances entre les tâches afin de planifier ces dernières plus pertinemment. Ensuite, vous pouvez, avec ce diagramme :
- Créer des échéances adaptées à votre équipe,
- Identifier des solutions afin de contourner les éventuels obstacles au bon déroulement de votre projet,
- Et bénéficier d'une référence visuelle et détaillée des exigences du projet.
Le réaliser vous permet de calculer le chemin critique du projet, et d'en déduire le temps minimal pour la réalisation du projet. Vous pourrez également mesurer les conséquences du retard d'une tâche sur l'ensemble de la réalisation du projet. Enfin, vous l’utilisez facilement pour tenir au courant vos collaborateurs et vos clients des délais mais aussi de l'avancement de votre projet.
Une vision partagée du projet
Cet outil propose une vue d’ensemble de toutes les tâches et de leur enchaînement. Chaque membre de l’équipe sait ce qui doit être fait et quand, ce qui facilite l’alignement avec les parties prenantes.
Le planning Gantt permet d’identifier les priorités, de réduire les chevauchements et de rendre la communication plus fluide, même sur des projets complexes.
Une meilleure maîtrise des délais
Le diagramme Gantt aide à anticiper les retards et à organiser les tâches selon leur priorité. En visualisant les durées et les jalons, vous pouvez ajuster le calendrier et suivre l’avancement de chaque activité. Cela permet de rester sur les délais prévus et d’améliorer la coordination au sein de l’équipe, sans perdre de vue les objectifs du projet.
Quelles sont les limites du diagramme de Gantt ?
La création d’un diagramme de Gantt est longue et fastidieuse sans outil adapté. Il devient difficile à lire sur des projets complexes et nécessite des mises à jour constantes, ce qui le rend chronophage sur la durée. Notez que ces inconvénients peuvent être compensés par le bon logiciel de gestion de projet.
Un outil parfois lourd sur les projets complexes
Lorsque le planning est trop chargé, il demande plus de temps pour être mis à jour et peut perdre en lisibilité. La maintenance devient plus complexe et la méthode s’avère rigide.
Dans ces cas, il est préférable de combiner le Gantt avec d’autres outils de suivi pour garder une vision opérationnelle.

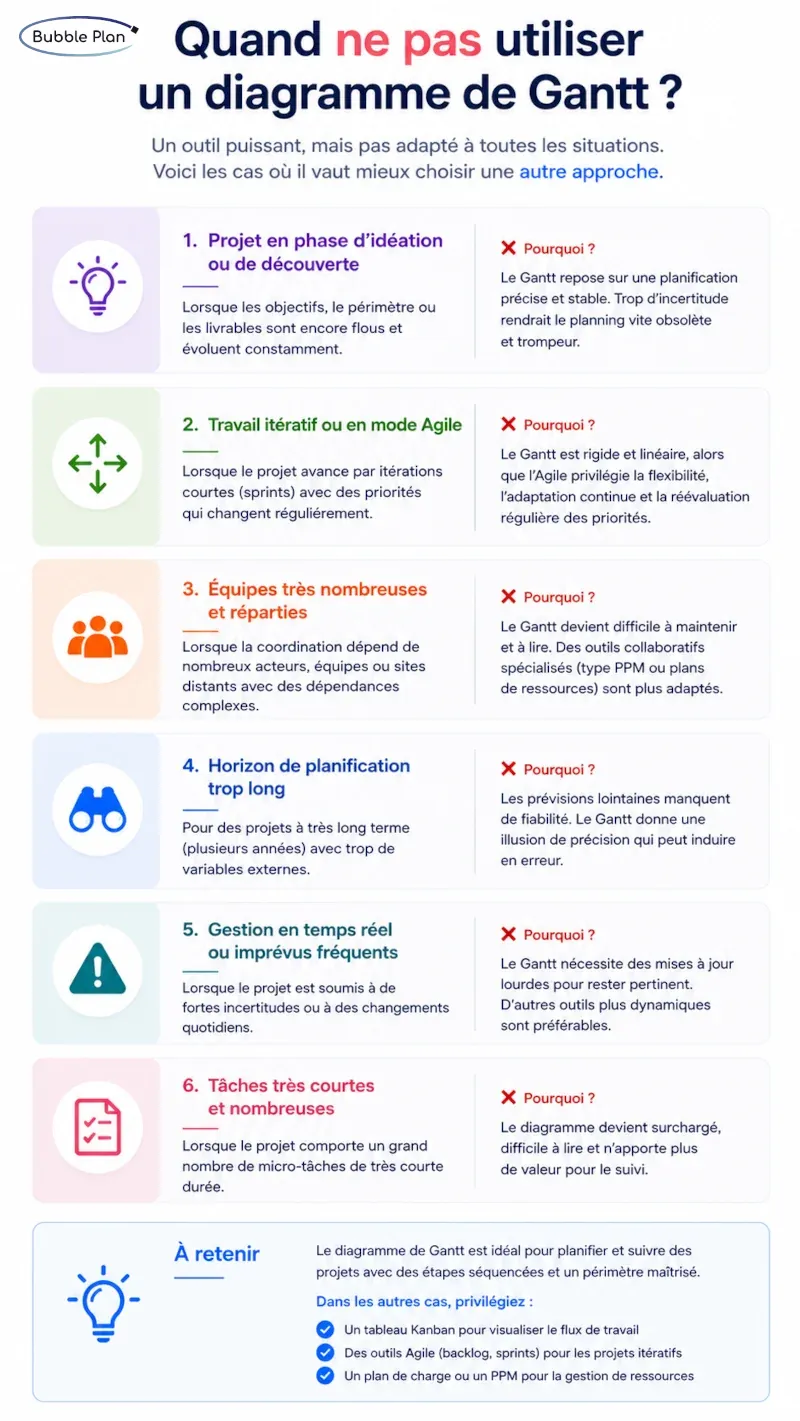

Quand ne pas utiliser un diagramme de Gantt ?
Le Gantt n’est pas adapté à toutes les situations. Le problème vient surtout de sa rigidité : il impose de définir toutes les tâches et leurs dates à l’avance. Dans certaines situations, cela peut bloquer le projet, créer des retards ou rendre le suivi inutile.
Projets mal cadrés ou très exploratoires
Si vous lancez un projet innovant ou exploratoire, vous ne connaissez pas toutes les tâches dès le départ. Par exemple :
- Vous devez tester plusieurs concepts avant de savoir lequel sera développé,
- Certaines étapes dépendent de résultats qui ne sont pas encore connus.
Créer un Gantt dans ce contexte engendre deux problèmes :
- Certaines tâches restent vides ou fictives, mais apparaissent comme “prévisibles”.
- Les dépendances entre tâches vont bloquer le reste du planning : si une tâche clé change ou est ajoutée, toutes celles qui en dépendent doivent être déplacées.
Par conséquent, le diagramme devient inutile et chronophage. Dans ce type de projet, il vaut mieux commencer par un Kanban ou un tableau flexible et ne créer le Gantt qu’une fois que le périmètre est stabilisé.
Projets nécessitant surtout du pilotage financier ou stratégique
Le Gantt se concentre sur le quoi et quand, mais pas sur le coût, la rentabilité ou les décisions stratégiques. Par exemple :
- Un projet où il faut arbitrer le budget entre plusieurs options,
- Une équipe qui doit décider quelles fonctionnalités sont prioritaires pour atteindre les objectifs business.
Si vous utilisez le Gantt pour ces projets, vous risquez de passer beaucoup de temps à planifier des tâches sans avoir la bonne information pour décider. De plus, les jalons et dépendances visibles ne vous disent rien sur le budget ou la valeur stratégique des actions. Ici, des tableaux financiers, des business cases ou des outils de suivi stratégique sont beaucoup plus pertinents.
Diagramme de Gantt ou PERT : quelles différences ?
Le diagramme de Gantt et le diagramme PERT sont deux outils de planification de projet, mais ils ne servent pas exactement au même objectif. Le Gantt met l’accent sur le calendrier et la durée des tâches, tandis que le PERT se concentre sur la logique des dépendances et le chemin critique : explications.
Quand utiliser Gantt, PERT... ou les deux
Dans certains projets, il est utile de combiner les deux méthodes. PERT sert d’abord à organiser les tâches et à identifier les dépendances critiques et le chemin critique, surtout lorsque les durées sont incertaines ou que le projet est complexe.
Une fois cette logique établie, le Gantt permet de transformer ces informations en un planning visuel, de suivre l’avancement des tâches et de communiquer facilement avec l’équipe.
Par exemple, pour un projet de développement logiciel, le PERT aide à comprendre quelles fonctionnalités doivent être développées avant d’autres, tandis que le Gantt montre les échéances et la répartition du travail jour par jour.
Cette combinaison offre à la fois une vision stratégique des dépendances et une vue opérationnelle du calendrier, ce qui améliore la planification et le suivi du projet.
Quel outil utiliser pour créer un diagramme de Gantt ?
Il existe plusieurs façons de créer un diagramme de Gantt : sur Excel, avec un logiciel de gestion de projet, ou en ligne avec des outils spécialisés comme Bubble Plan.
Le choix dépend de la complexité du projet, du nombre de tâches et de l’équipe concernée. Chaque solution a ses avantages et limites, il est donc important de comprendre laquelle correspond le mieux à vos besoins.

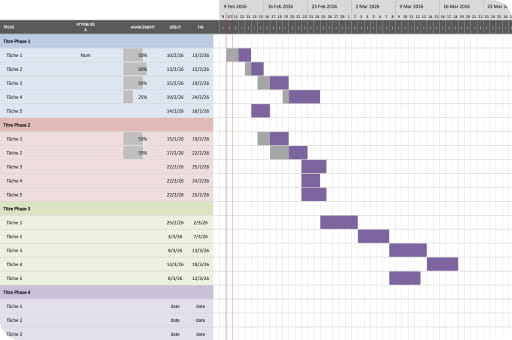

Diagramme de Gantt sur Excel : avantages et limites
Excel permet de créer un planning Gantt simple et personnalisable. Vous pouvez y afficher les tâches, leur durée et quelques dépendances. L’avantage est sa disponibilité et sa flexibilité pour de petits projets.
En revanche, sur des projets complexes, Excel devient rigide : mettre à jour les dates, gérer les dépendances ou partager le planning avec l’équipe devient rapidement chronophage.
Diagramme de Gantt avec un logiciel de gestion de projet
Un logiciel de gestion de projet facilite la création d’un diagramme de Gantt projet grâce à l’automatisation et aux dépendances dynamiques. Les modifications sont instantanément reflétées, ce qui simplifie le suivi.
Ces outils permettent également de suivre l’avancement, de gérer les ressources et d’anticiper les retards. Ils sont adaptés aux projets moyens à complexes et améliorent la collaboration au sein des équipes.

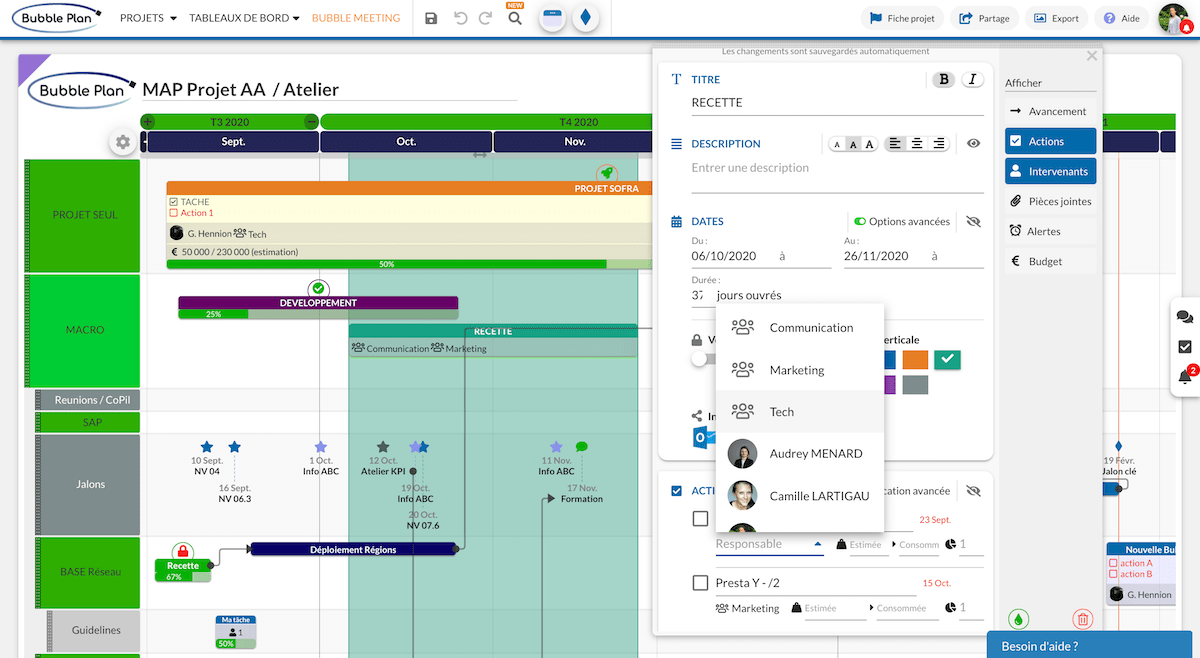

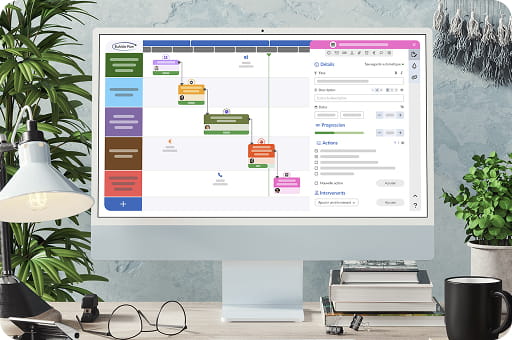

Créer un diagramme de Gantt en ligne avec Bubble Plan
Bubble Plan permet de créer une vue Gantt rapidement et de gérer plusieurs projets simultanément. Le suivi se fait en temps réel, et l’outil facilite la collaboration avec les équipes grâce à une interface visuelle intuitive.
Les dépendances, les jalons et l’avancement sont faciles à suivre, ce qui rend le planning de projet Gantt plus simple à gérer, même pour les projets complexes.
Bonnes pratiques pour un diagramme de Gantt performant
Pour qu’un diagramme de Gantt reste efficace, il ne suffit pas de créer un planning. Il faut le concevoir intelligemment, le mettre à jour régulièrement et éviter les erreurs fréquentes qui peuvent nuire à sa lisibilité. Voici quelques bonnes pratiques pour tirer le meilleur parti de votre planning Gantt.
Choisir le bon niveau de détail
Il est important de trouver un équilibre entre macro et opérationnel. Trop peu de détails rendent le suivi imprécis, tandis qu’un Gantt trop détaillé devient illisible et difficile à mettre à jour.
Concentrez-vous sur les tâches clés et les sous-tâches vraiment pertinentes pour le suivi quotidien et la coordination de l’équipe. Cette approche permet de garder le diagramme de Gantt utile pour tous.
Mettre à jour le Gantt sans y passer trop de temps
Pour que votre planning Gantt reste fiable, il faut le mettre à jour régulièrement, mais sans que cela devienne un travail chronophage.
Définissez des rituels simples : par exemple, un point hebdomadaire pour ajuster les dates et l’avancement, et établissez les responsabilités de chaque membre.
Une bonne organisation permet de suivre les tâches et de réagir rapidement aux retards.
Éviter les erreurs courantes
Certaines erreurs fréquentes réduisent la pertinence du Gantt :
- Oublier des dépendances entre tâches, ce qui fausse le planning,
- Ne pas marquer les jalons clés, rendant difficile le suivi des étapes importantes,
- Ou créer un planning figé, qui ne s’adapte pas aux changements.
FAQ sur le diagramme de Gantt
Inconvénients : lourd sur les projets complexes, moins flexible, détails financiers non inclus.
Pour gérer plusieurs projets en ligne, collaborer facilement et suivre l’avancement en temps réel, Bubble Plan reste la solution la plus pratique.
